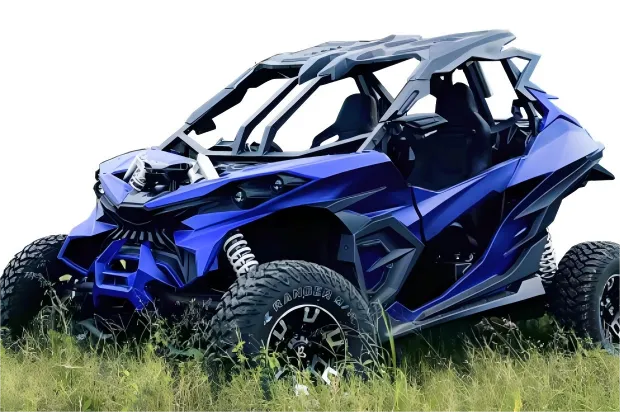

Čvrsta, agresivna silueta terenskog vozila (ATV) odmah je prepoznatljiva, simbol je avanture i izdržljivosti. Dok motor, ovjes i šasija čine njegovo kucajuće srce i kostur, plastična karoserija njegova je zaštitna koža i definira estetiku. Proizvodnja ovih velikih, složenih plastičnih ploča domena je kojom gotovo isključivo vlada proces vakuumskog oblikovanja. Odabir materijala ključan je za ispunjavanje zahtjevnih zahtjeva performansi-off-road, a mješavine akrilonitril stiren akrilata (ASA)/akrilonitril butadien stirena (ABS) i mješavine polikarbonata (PC)/ABS pojavljuju se kao glavni konkurenti u industriji. Ovaj članak zadubljuje se u proces vakuumskog oblikovanja, istražuje svojstva i primjene ovih termoplastičnih materijala visokih-učinkovitosti i ispituje zašto su oni idealan izbor za zaštitu ATV-a od elemenata i utjecaja surovih okruženja.
1. Uvod: ATV-ova prva linija obrane
Karoserija ATV-a, koja se sastoji od blatobrana, prednje i stražnje maske, bočnih ploča i poklopaca spremnika goriva, služi više kritičnih funkcija izvan puke estetike. Štiti vitalne komponente od blata, vode, kamenja i krhotina. Štiti vozača od prljavštine i prskanja. Mora izdržati ekstremne temperaturne fluktuacije, dugotrajno izlaganje UV zračenju i kemijski kontakt s gorivima i mazivima. Ono što je možda najvažnije, mora imati značajnu otpornost na udarce kako bi apsorbirao udarce i sudare koji su svojstveni vožnji izvan ceste, a da se ne razbije.
Proizvodnja ovih velikih, često duboko izvučenih dijelova zahtijeva proces koji je isplativ-za srednje do velike-serijske proizvodnje i sposoban za rukovanje potrebnim svojstvima materijala. Injektiranje, iako precizno, zahtijeva izuzetno skup alat za tako velike dijelove. Ovdje se posebno radi o termoformiranjuvakuumsko oblikovanje, pokazao se kao superiorno i najšire prihvaćeno proizvodno rješenje za ATV plastic外壳 (plastične školjke).
2. Proces vakuumskog oblikovanja: oblikovanje plastike tlakom zraka
Vakuumsko oblikovanjeje pojednostavljena verzija termoformiranja gdje se ravna plastična ploča zagrijava dok ne postane savitljiva, rasteže se preko kalupa i gura u oblik kalupa pomoću atmosferskog tlaka koji stvara vakuum. Njegova primjena u proizvodnji ATV-a uključuje visoko optimiziran slijed.
Korak 1: Ekstruzija listova
Proces počinje stvaranjem sirovine: plastičnih pločaASA/ABSiliPC/ABS. Ovi se polimeri miješaju s dodacima-kao što su UV stabilizatori, bojila i modifikatori otpornosti-i zatim se ekstrudiraju u velike, ravne ploče jednake debljine. Za terenska vozila, debljina lima obično se kreće od 3 mm do 5 mm (otprilike 0,118" do 0,197"), ovisno o veličini dijela i strukturnim zahtjevima.
Korak 2: Stezanje i grijanje
Jedan lim se steže u okvir i pomiče u pećnicu. Grijaći elementi koji zrače, često keramički, zagrijavaju lim s obje strane na preciznu, ujednačenu temperaturu specifičnu za materijal-obično između 160 stupnjeva i 200 stupnjeva (320 stupnjeva F - 392 stupnjeva F). Postizanje ravnomjernog zagrijavanja je kritično; neravnomjerno zagrijavanje dovodi do nejednake debljine stijenke i slabih mjesta u završnom dijelu.
Korak 3: Povlačenje i prethodno -istezanje (nije obavezno, ali uobičajeno)
Za dublje-izvučene dijelove kao što su bokobrani ATV-a, jednostavno navlačenje ploče preko kalupa nije dovoljno. Mnogi industrijski vakuumski uređaji koriste "pomoćni čep" ili "bubble stretch". Zagrijani lim je mehanički prethodno-zategnut čepom koji otprilike odgovara obliku kalupa. Ovaj ključni korak pomaže u ravnomjernijoj raspodjeli materijala, sprječavajući pretjerano stanjivanje u kutovima i duboka izvlačenja, čime se maksimizira čvrstoća konačnog dijela.
Korak 4: Primjena vakuuma
Prethodno rastegnuta, savitljiva ploča postavljena je preko muškog ili ženskog kalupa (muški kalupi su češći za ATV dijelove za bolje detalje na vanjskoj površini). Snažna vakuumska pumpa odmah se aktivira i usisava zrak između lima i kalupa. Atmosferski tlak (14,7 PSI na razini mora) snažno gura lim u svaku konturu, pukotinu i detalj kalupa, replicirajući njegov oblik s visokom vjernošću.
Korak 5: Hlađenje i otpuštanje
Formirani dio se ostavi da se ohladi na kalupu, često uz pomoć ventilatora ili zamagljene vode. Nakon što se skrutne i vrati ispod svoje temperature izobličenja, vakuum se oslobađa i dio se vadi iz kalupa. Višak materijala (mreža) koji okružuje dio se obrezuje, obično pomoću CNC glodanja ili -rezanja, a gotova ploča spremna je za sekundarne operacije poput bušenja, bojanja ili nanošenja naljepnica.
Prednosti za proizvodnju ATV-a:
Niži troškovi alata:Kalupi se obično izrađuju od lijevanog aluminija ili čak ojačanog epoksida, što je znatno jeftinije od kalupa od kaljenog čelika potrebnih za injekcijsko prešanje.
Mogućnost velikih dijelova:To je najekonomičnija metoda za proizvodnju vrlo velikih plastičnih dijelova.
Fleksibilnost i brzina:Promjene prototipova i dizajna su brže i jeftinije za implementaciju.
Učinkovitost materijala:Iako je obrezana mreža otpad, često se može ponovno samljeti i reciklirati natrag u proces ekstruzije za nove listove.
3. Šampioni u izdržljivosti: ASA/ABS protiv PC/ABS
Uspjeh vakuumskog oblikovanja u potpunosti ovisi o mogućnosti oblikovanja i performansama materijala. Za ATV-e vladaju dvije materijalne obitelji.
ASA/ABS: Radni konj-otporan na vremenske uvjete
ASA/ABSje mješavina koja objedinjuje najbolja svojstva svojih sastojaka.
ABS (akrilonitril butadien stiren)pruža izvrsnu osnovu: visoka udarna čvrstoća, dobra krutost i vrhunska obradivost. Komponenta butadien kaučuka je ono što ABS-u daje značajnu žilavost. Međutim, čisti ABS ima kritičnu manu za vanjsku primjenu: slabu otpornost na ultraljubičasto (UV) svjetlo. UV degradacija uzrokuje da se ABS kreda, blijedi i s vremenom postaje krt.
ASA (akrilonitril stiren akrilat)razvijen je posebno za rješavanje ovog problema. Zamjenjuje nestabilnu butadiensku gumu u ABS-u s akrilnim elastomerom. Ova promjena daje ASA-i iznimnu otpornost na vremenske uvjete, uključujući vrhunsku otpornost na UV zračenje, stabilnost boje i otpornost na pucanje pod utjecajem okoliša.
Mješavina ASA/ABS stoga nudi:
Izuzetna otpornost na UV zračenje i vremenske uvjete:Zadržava svoju boju, sjaj i mehanička svojstva nakon godina sunca, kiše i promjena temperature. To je njegova primarna prednost.
Visoka udarna čvrstoća:Ostaje žilav i duktilan na niskim temperaturama.
Dobra kemijska otpornost:Dobro podnosi benzin, ulja i sredstva za čišćenje.
Izvrsna kvaliteta površine:Oblikuje dijelove visokog-sjaja, estetski ugodne završne obrade često prikladne za upotrebu bez lakiranja.
Primjena na ATV-ima:ASA/ABS je-materijal za ne-strukturne panele karoserije gdje je otpornost na vremenske uvjete glavni prioritet. To uključuje bokobrane, haube i bočne stranice koje su izravno i stalno izložene suncu. Njegova sposobnost da zadrži sjajan izgled u izložbenom prostoru čini ga omiljenim za rekreacijska i uporabna ATV vozila.
PC/ABS: Guardian -otporan na udarce
PC/ABSje inženjerska termoplastična mješavina koja sjedinjuje neusporedivu čvrstoću polikarbonata (PC) s izvrsnom obradivošću ABS-a.
Polikarbonat (PC)je poznat po svojoj nevjerojatno visokoj udarnoj snazi i krutosti. To je materijal koji se koristi u staklu -otpornom na metke i zaštitnim kacigama. Međutim, čisti PC može biti težak za obradu, sklon je pucanju uslijed naprezanja i ima slabu kemijsku otpornost na goriva. Također zahtijeva više temperature obrade.
ABSpoboljšava karakteristike protoka mješavine tijekom oblikovanja, smanjuje njezinu osjetljivost na pucanje pod naponom i povećava njegovu kemijsku otpornost. Također smanjuje ukupne troškove materijala.
Mješavina, PC/ABS, stoga pruža:
Vrhunska udarna čvrstoća i žilavost:Nudi višu razinu otpornosti na udarce od ASA/ABS, posebno na sobnoj temperaturi. Dizajniran je da podnese snažne udarce bez pucanja.
Visoka otpornost na toplinu:Ima višu toplinsku temperaturu otklona (HDT) od ASA/ABS, što znači da može izdržati toplinu u prostoru motora ili vruće ljetno sunce bez deformiranja.
Dobra krutost:Omogućuje izvrsnu strukturnu cjelovitost za veće ploče koje moraju zadržati svoj oblik.
Zadržana obradivost:Daleko ga je lakše vakuumirati nego čisti PC.
Primjena na ATV-ima:PC/ABS je odabran za dijelove gdje je otpornost na udarce najvažnija. To često uključuje prednje i stražnje maske (odbojnike), koji će najvjerojatnije doći u dodir sa drvećem, kamenjem ili drugim preprekama. Također se koristi za komponente u blizini motora ili ispuha gdje su visoke temperature zabrinjavajuće. Njegova otpornost čini ga idealnim za-teške i sportske-modele ATV-a.
Usporedni sažetak:
| Vlasništvo | ASA/ABS | PC/ABS | Pobjednik za prijavu |
|---|---|---|---|
| Otpornost na UV/vremenske uvjete | Izvrsno | Dobro (zahtijeva UV stabilizaciju) | ASA/ABS |
| Udarna čvrstoća | visoko | Vrlo visoko / Izvrsno | PC/ABS |
| Otpornost na toplinu | Dobro | Izvrsno | PC/ABS |
| Kemijska otpornost | Dobro (za goriva) | Dobro (poboljšano u odnosu na čisti PC) | Usporedivo |
| Krutost/krutost | Dobro | Izvrsno | PC/ABS |
| Mogućnost obrade | Izvrsno | Vrlo dobro | ASA/ABS(malo lakše) |
| trošak | Umjereno | Umjereno do visoko | ASA/ABS |
Mnogi proizvođači ATV-a strateški koriste oba materijala na jednom vozilu:PC/ABSza jak{0}}branik i lubanju-za zaštitu prednje strane, iASA/ABSza živopisne bokobrane i bočne stranice otporne-na blijeđenje.
4. Razmatranja dizajna i proizvodnje za vakuumsko oblikovanje
Dizajniranje dijelova za vakuumsko oblikovanje razlikuje se od projektiranja za injekcijsko prešanje. Ključna razmatranja uključuju:
Kutovi gaza:Kalupi moraju sadržavati kutove vuče (obično 2-5 stupnjeva) kako bi se omogućilo lako oslobađanje dijelova.
Radijusi:Oštri kutovi su zabranjeni. Veliki radijusi neophodni su za ravnomjerno tečenje materijala i sprječavanje stanjivanja i koncentracije naprezanja.
Debljina stijenke:Nije ujednačeno. Dizajneri moraju modelirati "distribuciju debljine", shvaćajući da će kutovi biti tanji, a ravne površine deblje. Za predviđanje toga često se koristi softver za simulaciju.
Podrezivanja:Jednostavno vakuumsko oblikovanje ne može podnijeti podrezivanja. Iako neki dizajni uključuju uklonjive dijelove kalupa, oni povećavaju cijenu i složenost.
Izbor materijala:Izbor izmeđuASA/ABSiPC/ABStemeljni je prvi korak, koji diktira cijeli dizajn i prozor procesa.
5. Budućnost i zaključak
Budućnost karoserije ATV-a leži u znanosti o materijalima i usavršavanju procesa. Vidimo razvoj ko-ekstrudiranih ploča, gdje tanki sloj čistog ASA pruža maksimalnu UV zaštitu preko podloge od jeftinijeg ABS-a ili recikliranog materijala. Također postoji rastući trend prema korištenju recikliranog sadržaja nakon-potrošača unutar ovih mješavina kako bi se poboljšala održivost bez žrtvovanja performansi.
Zaključno, legendarna plastična školjka ATV-a remek je djelo praktičnog inženjerstva. Thevakuumsko oblikovanjeproces pruža najodrživiju metodu za njegovo stvaranje, uravnotežujući ekonomiju i sposobnost. Materijali, konkretnoASA/ABSiPC/ABS, nisu odabrani slučajno, već su rezultat preciznog proračuna za uravnoteženje antagonističkih zahtjeva ultraljubičaste degradacije i fizičkog utjecaja.ASA/ABSstoji kao zaštitnik od sunca, osiguravajući trajnost ljepote vozila.PC/ABSstoji kao čuvar od sudara, osiguravajući opstanak funkcionalnosti vozila. Zajedno, obrađeni kroz elegantnu jednostavnost vakuumskog oblikovanja, oni stvaraju izdržljivu, otpornu i atraktivnu kožu koja ovim strašnim strojevima omogućuje osvajanje najtežih terena na Zemlji.
